kubernetesをRaspberry pi 3にインストールする(その1)

kubernetes 1.6がリリースされたので、出遅れ感もありながらRaspberry pi 3にインストールしてみる。

すでにhypriotとkubeadmを組み合わせるとサクッとクラスタが作れるけど、勉強もかねて手動で全部入れることにします。

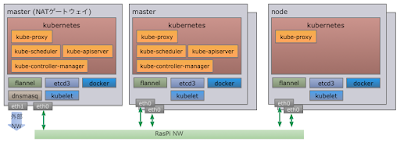

今回はRaspberry pi3を5台で、下記のような構成で設定します。

1. RaspberryPiにRaspbianのインストール (master, node共通)

インストール方法は有名なので省略。

注意点としては、最近のRaspbianはデフォルトでSSHが無効化されているので、boot領域にsshの空ファイルをおいて、有効化させておくこと。

2. ネットワークの設定 (master, node共通)

今回のネットワークハブは5ポートでRasPiが5台だと、有線で外部接続ができないのでmasterにする1台をNATゲートウェイします。

2.1 RasPiに固定IPの設定 (master, node共通)

知らない間に固定IPの方法が /etc/network/interfaces から /etc/dhcpcd.conf 変わったらしい...

"/etc/network/interfaces"にこんなコメント入ってた

# For static IP, consult /etc/dhcpcd.conf and 'man dhcpcd.conf'

/etc/dhcpcd.confにeth0の設定を入れますが、有線LANはeth0で認識するみたいなので確認せず入れちゃう。

$ cat <<EOF >> /etc/dhcpcd.confinterface eth0static ip_address=192.168.13.12/24   # <- ここはそれぞれの固定IPstatic routers=192.168.13.1                # <- NATゲートウェイにする1台だけは、設定しないのでコメントアウトstatic domain_name_servers=192.168.13.1 # <- DNSサーバを建てるところのIP(後述)EOF

※ここでOS再起動させると固定IPに変わるけど、DNSサーバを立ててないので外に繋がらなくなります....

2.2 NATゲートウェイの設定 (masterの1台だけ)

RasPiはNICが1つしかないので、USBのNICを追加(Wifiでも良いけど遅い気がするので...)して設定します。

RasPiについているNICは eth0 で認識されていて、USB増設した方は eth1 になっていてDHCPでIPアドレスが取れてます。

$ ip addr | grep -e "eth[0-9]"
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP group default qlen 1000
    inet 192.168.1.41/24 brd 192.168.1.255 scope global eth0
3: eth1: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP group default qlen 1000
    inet 192.168.1.42/24 brd 192.168.1.255 scope global eth1

これを eth0 (192.168.13.1 [固定IP]) <---> eth1 (192.168.1.xx [DHCP])でNATゲートウェイに替えます。

あとは先人のUbuntu 14.04のルーター化に書かれているとおり黙々と設定します。

$ sudo vi /etc/sysctl.conf
#net.ipv4.ip_forward=1
↓ (コメントアウトを外す)
net.ipv4.ip_forward=1

$ sudo /sbin/iptables -t nat -A POSTROUTING -s 192.168.13.0/255.255.255.0 -j MASQUERADE
$ sudo /sbin/iptables-save -c > /etc/iptables.rules
$ cat <<EOF >> /etc/network/if-pre-up.d/iptables_start
#!/bin/sh
/sbin/iptables-restore < /etc/iptables.rules
exit 0
EOF
$ sudo chmod +x /etc/network/if-pre-up.d/iptables_start

3. OSの初期設定 (master, node共通)

ここは全部rootユーザに昇格してコマンド実行します。sudo打つのが面倒なので、、、

piユーザーのパスワード変更

$ passwd pi

cgroupを有効化

$ sed -ie 's/rootwait/cgroup_enable=cpuset cgroup_enable=memory rootwait/' /boot/cmdline.txt

docker公式にしたがってインストール

$ curl -sSL https://get.docker.com | sh$ gpasswd -a pi docker

raspi-configでHostnameとかTimeZoneとか

$ raspi-config

4. 設定反映のために各RasPiを再起動すると、固定IPで接続できるはず。

5. DNSサーバの設定 (masterのNATゲートウェイの1台だけ)

dnsmasqをDNSサーバにして、RasPiのネットワークから外部DNSに問い合わせるためと、etcdのDNSディスカバリのために設定を入れます。

今回は "k8s.h-tsk.com" を内部ネットワーク用のサブドメインで使います。

$ sudo apt-get install -y dnsmasq dnsutils
$ sudo /etc/dnsmasq.conf# 以下の項目をコメントアウトを外して修正domain-neededbogus-privstrict-orderlocal=/k8s.h-tsk.com/expand-hostsdomain=k8s.h-tsk.com

以下の項目をetcd公式にしたがって追加 (node01~03をetcdクラスタにします)

srv-host=_etcd-server._tcp.k8s.h-tsk.com,node01.k8s.h-tsk.com,2380
srv-host=_etcd-server._tcp.k8s.h-tsk.com,node02.k8s.h-tsk.com,2380
srv-host=_etcd-server._tcp.k8s.h-tsk.com,node03.k8s.h-tsk.com,2380
srv-host=_etcd-client._tcp.k8s.h-tsk.com,node01.k8s.h-tsk.com,2379
srv-host=_etcd-client._tcp.k8s.h-tsk.com,node02.k8s.h-tsk.com,2379
srv-host=_etcd-client._tcp.k8s.h-tsk.com,node03.k8s.h-tsk.com,2379

各RasPiのIPアドレスをhosts

$ cat <<EOF >> /etc/hosts192.168.13.1 k8s-node01 node01192.168.13.12 k8s-node02 node02192.168.13.13 k8s-node03 node03192.168.13.14 k8s-node04 node04192.168.13.15 k8s-node05 node05EOF
$ systemctl start dnsmasq$ systemctl enable dnsmasq

6 DNSが動いているか確認 (masterのNATゲートウェイの1台だけ)

全部のRasPiのIPアドレスが取れるはず

$ dig +noall +answer node01.k8s.h-tsk.com node02.k8s.h-tsk.com node03.k8s.h-tsk.com node04.k8s.h-tsk.com node05.k8s.h-tsk.com
node01.k8s.h-tsk.com. 0 IN A 192.168.13.1
node02.k8s.h-tsk.com. 0 IN A 192.168.13.12
node03.k8s.h-tsk.com. 0 IN A 192.168.13.13
node04.k8s.h-tsk.com. 0 IN A 192.168.13.14
node05.k8s.h-tsk.com. 0 IN A 192.168.13.15

etcdクラスタに入れるmasterの3台分が取れるはず

$ dig +noall +answer SRV
_etcd-server._tcp.k8s.h-tsk.com_etcd-server._tcp.k8s.h-tsk.com. 0 IN SRV 0 0 2380
node03.k8s.h-tsk.com._etcd-server._tcp.k8s.h-tsk.com. 0 IN SRV 0 0 2380
node02.k8s.h-tsk.com._etcd-server._tcp.k8s.h-tsk.com. 0 IN SRV 0 0 2380
node01.k8s.h-tsk.com.

長くなったので、etcdとflannelのインストールとkubernetesのインストールは分けます。
